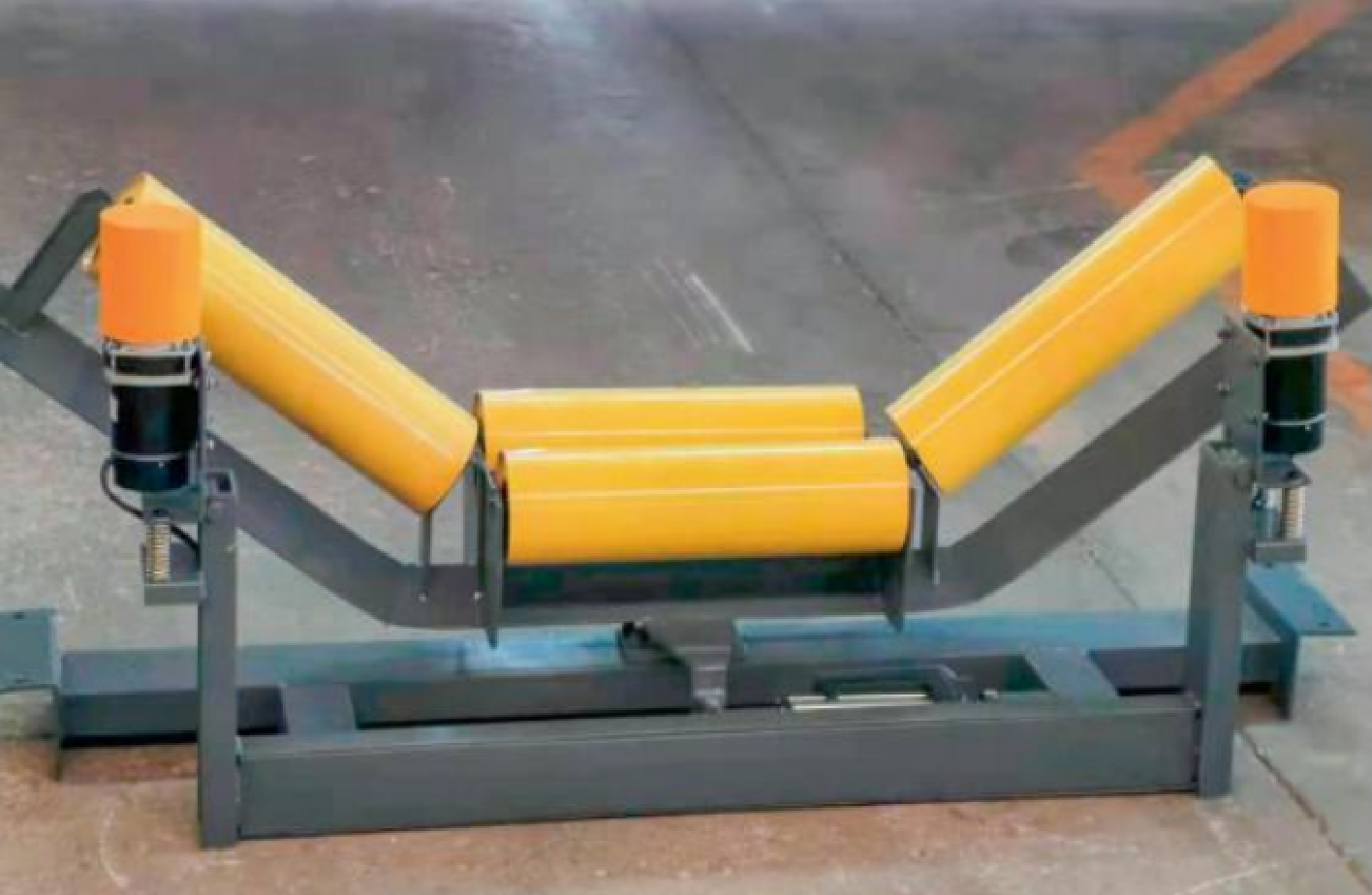

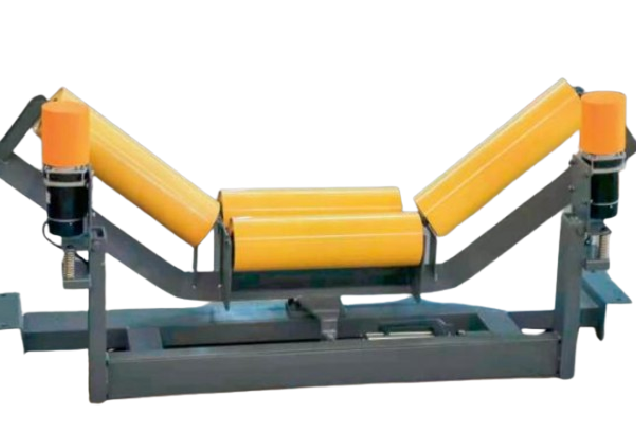

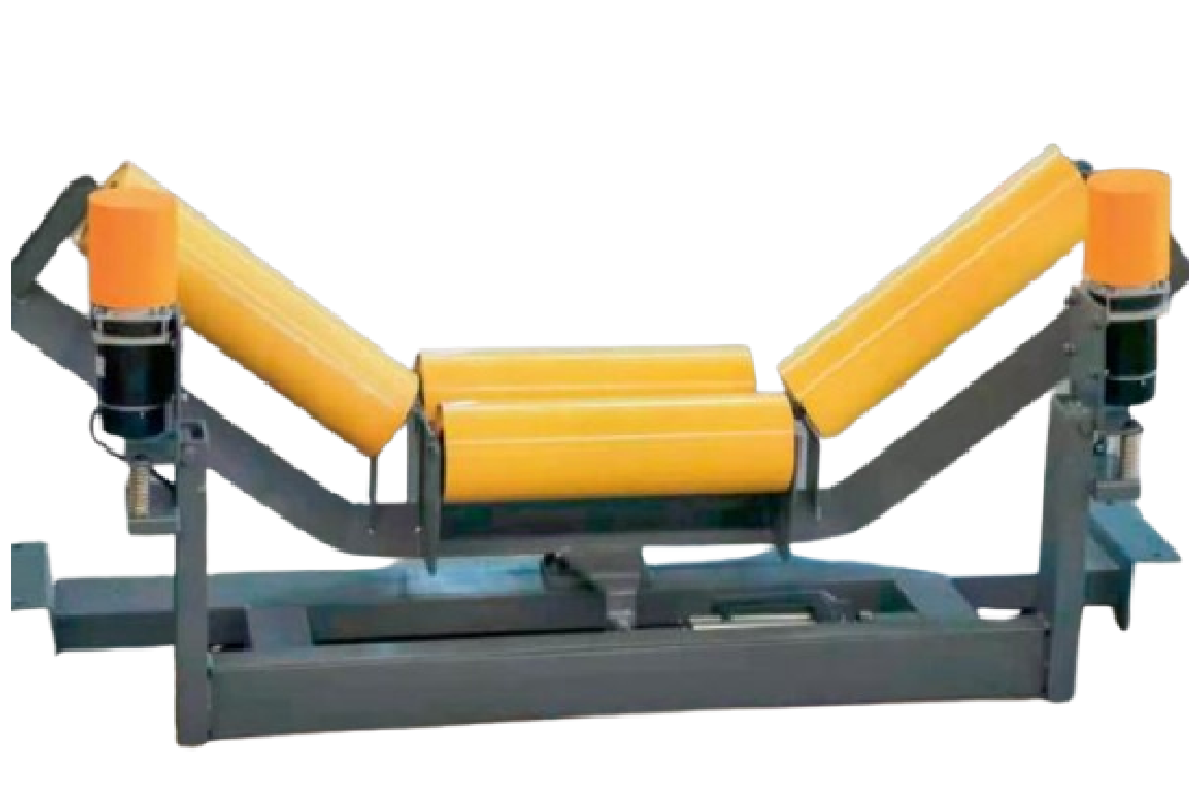

WD带式输送机用无源电动纠偏装置

产品型号：

WD带式输送机用无源电动纠偏装置

产品概述：

WD带式输送机纠偏装置在冶金、化工、电力、煤矿等的带式输送机中己被普遍采用，纠偏系统的好坏己直接影响到皮带机的正常运行和使用寿命，目前皮带机上使用的简单机械纠偏和比较复杂的四连杆摆臂式纠偏都是被动纠偏，存在动作不灵敏、纠偏效果不好的问题。近些年发明的无源液压纠偏，虽然纠偏效果好，但易受工作环境温度影响，室外低温时液压油流动性不好，会造成纠偏迟缓：有源的液压或电动纠偏系统笨重、需要布置电源，安装成本高，维修安装不方便。

使用条件：

产品优势：

适应性强

自动纠偏

保护皮带

结构简单

无源设计

工作原理：

为了克服上述缺陷，本公司发明设计了一种动作灵敏、纠偏效果好，安装成本低、维修方便的带式输送机用无源电动纠偏装置。该产品取得国家发明专利。

在带式输送机两侧安装两个检测轮。整套系统依靠两个低转速直流发电机发电驱动回转减速机带动纠偏托辊旋转，无需外接电源，反应灵敏，结构简单，不受环境温度影响，易于安装维护，成本低廉。工作过程是：带有发电机的检测轮左、右安装，其对称中心与输送机中心是一致的，在输送机运行过程中，当皮带中心偏离输送机中心时，触碰到设置在两侧的任意检测轮,检测轮带动发电机发电，同时对应侧的检测开关通过控制盒控制纠偏电机的旋转方向驱动带有纠偏电机的回转减速机旋转，安装在回转减速机上的纠偏托辊旋转给皮带侧向摩擦力，使发生偏差的皮带中心返回输送机中心，直至偏差消失，检测轮离开皮带,发电机停止发电，纠偏电机停止工作，回转减速机同时随即也停止工作，纠偏结束。
